Tugas 7 quiz Metode Perancangan Program

1. Topologi Bus



   Topologi Bus adalah metode untuk menghubungkan dua atau lebih komputer secara serial, dengan menggunakan kabel utama sebagai pusat lalu - lintas data. Konektor yang digunakan pada topologi bus antara lain konektor BNC dan T konektor dan juga terminator, sementara untuk media transmisi topologi bus menggunakan kabel coaxsial. Bentuk topologi ini mirip dengan ruangan bus untuk itu model topologi ini dinamakan topologi bus.

Fungsi topologi bus :

fungsi topologi ini hampir sama dengan fungsi topologi jaringan yang lainnya yaitu menghubungkan dua atau lebih komputer agar dapat bisa berkomunikasi untuk tukar - menukar data.

Kelebihan Topologi Jaringan Bus

Mudah untuk membuatnya

Memiliki layout sederhana

Memerlukan biaya yang sedikit untuk membuatnya

Mudah dikembangkan tanpa mengganggu perangkat jaringan lainnya

Kekurangan Topologi Jaringan Bus

Apabila terjadi gangguan, akan sulit untuk mendeteksi kerusakannya.

Sering terjadi kepadatan lalu lintas data pada jalur utama.

Apabila jalur utama mengalami kerusakan, seluruh jaringan akan lumpuh

Memerlukan repeater untuk memperkuat signal

2. Topologi Ring

    topologi ring adalah sebuah metode untuk menghubungkan dua atau lebih perangkat komputer dalam rangkaian node yang masing - masing node saling terhubung hingga membentuk sebuah cincin. Pada topologi jaringan komputer yang satu ini, masing - masing node berfungsi sebagai penguat sinyal sepanjang sirkulasi

Fungsi topologi ring :

fungsi topologi ring sama dengan fungsi topologi komputer yang lainnya yaitu menghubungkan dua atau lebih komputer agar dapat berkomunikasi dan saling bertukar data. Bentuk topologi yang seperti cincin ini dapat mengurangi terjadinya kepadatan lalu lintas data yang terjadi pada teknologi topologi bus.

Kelebihan Topologi Ring

Mudah untuk merancang, membuat dan mengimplementasikannya.

Biaya yang dibutuhkan lebih murah karena dapat menghemat kabel.

Memiliki performa yang lebih baik, bahkan untuk lalu lintas data yang cukup padat sekalipun.

Apabila ingin menambahkan perangkat baru, sobat dapat melakukannya dengan mudah.

Apabila terjadi kesalahan, sobat komputer dapat dengan mudah untuk mendeteksinya.

Proses pengiriman data akan lebih lancar karena tidak terjadi tabrakan data ( Collision ).

 Kekurangan Topologi Ring

Apabila terjadi kerusakan pada salah satu node, akan mengakibatkan kerusakan jaringan secara menyeluruh

Apabila akan melakukan pengembangan pada jaringan, dapat mempengaruhi keseluruhan jaringan.

Konfigurasinya agak sedikit rumit dibandingkan topologi star.

Kinerja dari jaringan dipengaruhi oleh jumlah node pada jaringan tersebut

 3. topologi mesh

    topologi jaringan mesh adalah sebuah bentuk koneksi antar perangkat dimana masing - masing perangkat terhubung langsung dengan perangkat lain yang berada dalam satu jaringan. Topologi mesh juga dapat sobat sebut dengan nama topologi jala. Pada topologi mesh perangkat - perangkat yang terhubung ke jaringan dapat berkomunikasi secara langsung ( dedicated links ), hal ini memungkinkan proses pengiriman data akan berjalan lebih cepat untuk dilakukan.

fungsi topologi mesh :



Fungsi Topologi mesh adalah menghubungkan setiap perangkat jaringan secara langsung ke perangkat lainnya.

Kelebihan Topologi Mesh

Komunikasi data lebih cepat, hal ini dikarenakan topologi ini memiliki hubungan langsung antara perangkat satu dengan yang lainnya.

Apabila terjadi kerusakan pada salah satu node, tidak berpengaruh pada node - node yang lainnya.

Keamanan dalam pengiriman data lebih terjamin, karena dalam proses pengirimannya terjadi secara langsung.

Apabila terjadi kerusakan pada jaringan, akan dapat diidentifikasi dengan mudah.

Kekurangan Topologi Mesh

Untuk membuat sebuah jaringan komputer dengan menggunakan model topologi jaringan mesh, akan membutuhkan jumlah kabel dan port I/O yang banyak.

Untuk instalasi dan mengkonfigurasi jaringan lebih sulit dibandingkan dengan model topologi jaringan yang lain.

Memerlukan ruang yang lebih besar untuk membangun sebuah jaringan komputer dengan topologi mesh.

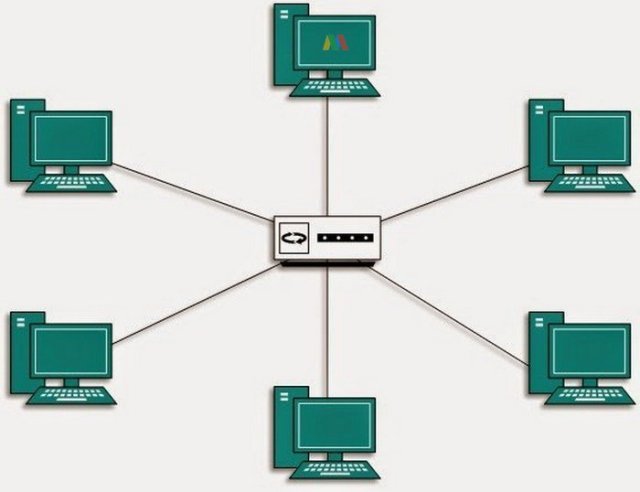

4. topologi star (bintang)

    suatu cara untuk menghubungkan antara komputer satu dengan komputer yang lainnya sehingga dapat membentuk jaringan berupa bentuk bintang (star). Topologi bintang mempunyai bentuk seperti bintang/ star, setiap node tersambung secara terpusat pada sebuah perangkat keras Hub atau switch. Hub atau switch yang dipakai untuk menghubungkan setiap node dalam jaringan LAN  Piranti ini sering dipakai dalam topologi star dan extended star. Yang membedakan antara Hub dan Switch yaitu kecepatan transfer datanya. Kabel yang dipakai pada topologi ini adalah kabel UTP dengan konektor RJ-45.

fungsi topologi star :

   Topologi jaringan star berfungsi untuk menghubungkan antar komputer satu dengan komputer lain dalam jaringan komputer baik komputer tersebut bertindak sebagai server maupun bertindak sebagai client. Selain untuk menghubungkan antar komputer dalam satu jaringan atau satu network topologi jaringan star juga dapat digunakan untuk menghubungkan perangkat keras jaringan lain seperti router, modem, access point dan lain sebagainya

1. Kelebihan Topologi Star (Bintang)


Bersifat fleksibel

Keamanan data yang tinggi

Mudah dalam mendeteksi kerusakan pada jaringan

Jika salah satu komputer mengalami kerusakan jaringan akan tetap berjalan dan tidak menimbulkan masalah bagi komputer lainnya

2. Kekurangan Topologi Star (Bintang)


Menggunakan biaya yang cukup mahal karena menggunakan banyak kabel

Jika hub/switch mengalami kerusakan, maka dapat melumpuhkan jaringan

Jumlah terminal yang terbatas, bergantung dari jumlah port pada hub/switch

Jika lalu lintas padat maka jaringan akan melambat





5. Topologi Tree (pohon)

   Topologi Tree (Pohon) disebut juga sebagai jaringan bertingkat. Topologi ini umumnya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah sedangkan hirarki yang tinggi berada pada lokasi yang tinggi,
Topologi Tree (Pohon) adalah topologi yang terbentuk dari gabungan topologi bus dan star. Topologi tree disebut juga dengan pohon karena dilihat dari rangkainnya yang bercabang-cabang dan bertingkat-tingkat.

Fungsi Topologi Tree :

Fungsi Topologi tree adalah sebagai pusat pengendali (central HUB) yang berfungsi mengatur traffic di dalam jaringan. Topologi ini merupakan bentuk yang lebih luas dari topologi star.

Kelebihan Topologi Tree (Pohon)


merupakan topologi yang terbaik untuk jaringan komputer yang besar dibanding jenis topologi komputer lainnya seperti ring dan star tidak cocok untuk skala seluruh jaringan. Topologi tree membagi seluruh jaringan menjadi bagian yang mudah diatur.

Topologi tree memungkinkan untuk memiliki jaringan point to point.

Semua komputer pada model topologi pohon ini memiliki akses segera ke node tetangga dalam jaringan dan juga hub pusat. Jaringan semacam ini memungkinkan beberapa perangkat jaringan dihubungkan dengan hub pusat.

Mengatasi keterbatasan dari topologi jaringan star, yang memiliki keterbatasan pada titik koneksi hub dan keterbatasa lalu lintas siaran yang diinduksi topologi jaringan bus.

 Kekurangan Topologi Tree (pohon)

Ketergantungan dari seluruh jaringan pada satu hub pusat adalah titik kerentanan untuk topologi ini. Kegagalan hub pusat atau kegagalan utama data cable trunk, dapat melumpuhkan seluruh jaringan.

Dengan peningkatan ukuran luar titik, pengelolaan menjadi sulit.

Kinerja yang lambat

Hub menjadi peran penting

Menggunakan biaya yang banyak karena menggunakan banyak kabel dan hub

Jika komputer yang ada di tingkat tinggi mengalami masalah, maka komputer yang dibawahnya juga mengalami masalah
